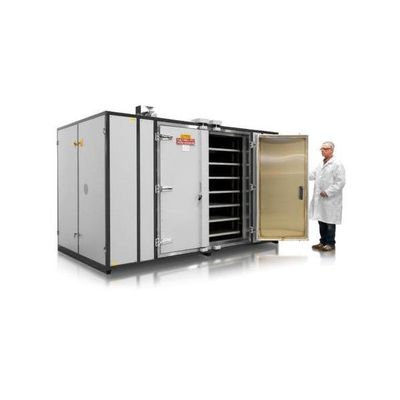

Carbolite - Model LGP 2/3370 -Large General Purpose Industrial Oven

Typical examples of which are the more sophisticated control systems and data recording that is required for applications such as AMS 2750E heat treatment under Nadcap, or modifications to handle heavier loads or assist in loading and unloading the oven, or simply larger chamber sizes than are offered in the standard range.

• 250°C, 425°C, 625°C or 700°C maximum operating temperatures
• 500 to 13,820 litre chamber volumes
• PID digital set and display using the 3216CC controller
• Over-temperature protection
• Large capacity, rugged well proven designs
• Robust construction, for heavy duty cycles
• Efficient air circulation and excellent temperature uniformity from heavy duty impellers
• Corrosion resistant ferritic grade 430 stainless steel interior
• Steel section & zinc coated, painted mild steel exterior
• Single & double door models
• Shelf runners on models up to 1000 litres (optional on models up to 5830 litres)
• low thermal mass insulation for high energy efficiency
• Fully adjustable chamber ventilation

• A range of sophisticated digital controllers, multi-segment programmers and data loggers is available. These can be fitted with RS232, RS485 or Ethernet communications
• Bespoke specifications are available for AMS2750 (Nadcap) compliant applications
• Access ports for cables & pipes
• Exhaust proving switch
• Manual or motorised vertically opening doors
• Vertical airflow impellers
• Explosion relief panels
• Interior light (subject to temperature limitations)
• Standard or heavy duty shelves
• A wide range of sample loading & handling accessories can also be supplied

LGP 2/500

• Max temp (°C) : 250
• Min temp (°C) : Ambient +35
• Volume (litres) : 500
• Temp stability (°C) : ±0.5
• Temp uniformity (°C) : ±5.0 @250°C
• Heat-up time (mins) : 60
• Dimensions:
• Internal H x W x D (mm) : 800 x 800 x 800
• Dimensions:
• External H x W x D (mm) : 1300 x 1710 x 1350
• Doors : Single door
• Shelves fitted / accepted : 0 / 4 (shelf runners supplied - shelves available at extra cost)
• Shelf loading each / total (kg) : 50 / 200
• Weight (kg) : --
• Max power (W) : 9000

LGP 2/730

• Max temp (°C) : 250
• Min temp (°C) : Ambient +35
• Volume (litres) : 730
• Temp stability (°C) : ±0.5
• Temp uniformity (°C) : ±5.0 @250°C
• Heat-up time (mins) : 60
• Dimensions:
• Internal H x W x D (mm) : 900 x 900 x 900
• Dimensions:
• External H x W x D (mm) : 1400 x 1810 x 1450
• Doors : Single door
• Shelves fitted / accepted : 0 / 4 (shelf runners supplied - shelves available at extra cost)
• Shelf loading each / total (kg) : 50 / 200
• Weight (kg) : --
• Max power (W) : 10500

LGP 2/1000

• Max temp (°C) : 250
• Min temp (°C) : Ambient +35
• Volume (litres) : 1000
• Temp stability (°C) : ±0.5
• Temp uniformity (°C) : ±5.0 @250°C
• Heat-up time (mins) : 60
• Dimensions:
• Internal H x W x D (mm) : 1000 x 1000 x 1000
• Dimensions:
• External H x W x D (mm) : 1500 x 1910 x 1550
• Doors : Single door
• Shelves fitted / accepted : 0 / 4 (shelf runners supplied - shelves available at extra cost)
• Shelf loading each / total (kg) : 50 / 200
• Weight (kg) : 665
• Max power (W) : 12000

LGP 2/1500

• Max temp (°C) : 250
• Min temp (°C) : Ambient +35
• Volume (litres) : 1500
• Temp stability (°C) : ±0.5
• Temp uniformity (°C) : ±5.0 @250°C
• Heat-up time (mins) : 60
• Dimensions:
• Internal H x W x D (mm) : 1500 x 1000 x 1000
• Dimensions:
• External H x W x D (mm) : 2000 x 1910 x 1550
• Doors : Single door
• Shelves fitted / accepted : 0 / 7 (shelf runners and shelves available at extra cost)
• Shelf loading each / total (kg) : 50 / 350
• Weight (kg) : 885
• Max power (W) : 13500

LGP 2/1750

• Max temp (°C) : 250
• Min temp (°C) : Ambient +35
• Volume (litres) : 1750
• Temp stability (°C) : ±0.5
• Temp uniformity (°C) : ±5.0 @250°C
• Heat-up time (mins) : 60
• Dimensions:
• Internal H x W x D (mm) : 1200 x 1200 x 1200
• Dimensions:
• External H x W x D (mm) : 1700 x 2110 x 1750
• Doors : Single door
• Shelves fitted / accepted : 0 / 5 (shelf runners and shelves available at extra cost)
• Shelf loading each / total (kg) : 50 / 250
• Weight (kg) : --
• Max power (W) : 15800

LGP 2/2160

• Max temp (°C) : 250
• Min temp (°C) : Ambient +35
• Volume (litres) : 2160
• Temp stability (°C) : ±0.5
• Temp uniformity (°C) : ±5.0 @250°C
• Heat-up time (mins) : 60
• Dimensions:
• Internal H x W x D (mm) : 1500 x 1200 x 1200
• Dimensions:
• External H x W x D (mm) : 2000 x 2110 x 1750
• Doors : Single door
• Shelves fitted / accepted : 0 / 7 (shelf runners and shelves available at extra cost)
• Shelf loading each / total (kg) : 50 / 350
• Weight (kg) : --
• Max power (W) : 18000

LGP 2/3370

• Max temp (°C) : 250
• Min temp (°C) : Ambient +35
• Volume (litres) : 3370
• Temp stability (°C) : ±0.5
• Temp uniformity (°C) : ±5.0 @250°C
• Heat-up time (mins) : 60
• Dimensions:
• Internal H x W x D (mm) : 1500 x 1500 x 1500
• Dimensions:
• External H x W x D (mm) : 2000 x 3010 x 2050
• Doors : Double door
• Shelves fitted / accepted : 0 / 7 (shelf runners and shelves available at extra cost)
• Shelf loading each / total (kg) : 50 / 350
• Weight (kg) : --
• Max power (W) : 24000

LGP 2/5830

• Max temp (°C) : 250
• Min temp (°C) : Ambient +35
• Volume (litres) : 5830
• Temp stability (°C) : ±0.5
• Temp uniformity (°C) : ±5.0 @250°C
• Heat-up time (mins) : 60
• Dimensions:
• Internal H x W x D (mm) : 1800 x 1800 x 1800
• Dimensions:
• External H x W x D (mm) : 2300 x 3310 x 2350
• Doors : Double door
• Shelves fitted / accepted : 0 / 9 (shelf runners and shelves available at extra cost)
• Shelf loading each / total (kg) : 50 / 450
• Weight (kg) : --
• Max power (W) : 35000

LGP 2/8000

• Max temp (°C) : 250
• Min temp (°C) : Ambient +35
• Volume (litres) : 8000
• Temp stability (°C) : ±0.5
• Temp uniformity (°C) : ±5.0 @250°C
• Heat-up time (mins) : 60
• Dimensions:
• Internal H x W x D (mm) : 2000 x 2000 x 2000
• Dimensions:
• External H x W x D (mm) : 2500 x 3510 x 2550
• Doors : Double door
• Shelves fitted / accepted : 0 / 0
• Shelf loading each / total (kg) : --
• Weight (kg) : --
• Max power (W) : 42000

LGP 2/13820

• Max temp (°C) : 250
• Min temp (°C) : Ambient +35
• Volume (litres) : 13820
• Temp stability (°C) : ±0.5
• Temp uniformity (°C) : ±5.0 @250°C
• Heat-up time (mins) : 60
• Dimensions:
• Internal H x W x D (mm) : 2400 x 2400 x 2400
• Dimensions:
• External H x W x D (mm) : 2900 x 3910 x 2950
• Doors : Double door
• Shelves fitted / accepted : 0 / 0
• Shelf loading each / total (kg)
• Weight (kg) : --
• Max power (W) : 60000

LGP 4/500

• Max temp (°C) : 425
• Min temp (°C) : Ambient +35
• Volume (litres) : 500
• Temp stability (°C) : ±0.5
• Temp uniformity (°C) : ±5.0 @250°C
• Heat-up time (mins) : 60
• Dimensions:
• Internal H x W x D (mm) : 800 x 800 x 800
• Dimensions:
• External H x W x D (mm) : 1450 x 1820 x 1520
• Doors : Single door
• Shelves fitted / accepted : 0 / 4 (shelf runners supplied - shelves available at extra cost)
• Shelf loading each / total (kg) : 50 / 200
• Weight (kg) : --
• Max power (W) : 9000

LGP 4/730

• Max temp (°C) : 425
• Min temp (°C) : Ambient +35
• Volume (litres) : 730
• Temp stability (°C) : ±0.5
• Temp uniformity (°C) : ±5.0 @250°C
• Heat-up time (mins) : 60
• Dimensions:
• Internal H x W x D (mm) : 900 x 900 x 900
• Dimensions:
• External H x W x D (mm) : 1550 x 1920 x 1620
• Doors : Single door
• Shelves fitted / accepted : 0 / 4 (shelf runners supplied - shelves available at extra cost)
• Shelf loading each / total (kg) : 50 / 200
• Weight (kg) : --
• Max power (W) : 13500

LGP 4/1000

• Max temp (°C) : 425
• Min temp (°C) : Ambient +35
• Volume (litres) : 1000
• Temp stability (°C) : ±0.5
• Temp uniformity (°C) : ±5.0 @250°C
• Heat-up time (mins) : 60
• Dimensions:
• Internal H x W x D (mm) : 1000 x 1000 x 1000
• Dimensions:
• External H x W x D (mm) : 1650 x 2020 x 1720
• Doors : Single door
• Shelves fitted / accepted : 0 / 4 (shelf runners supplied - shelves available at extra cost)
• Shelf loading each / total (kg) : 50 / 200
• Weight (kg) : --
• Max power (W) : 18000

LGP 4/1500

• Max temp (°C) : 425
• Min temp (°C) : Ambient +35
• Volume (litres) : 1500
• Temp stability (°C) : ±0.5
• Temp uniformity (°C) : ±5.0 @250°C
• Heat-up time (mins) : 60
• Dimensions:
• Internal H x W x D (mm) : 1500 x 1000 x 1000
• Dimensions:
• External H x W x D (mm) : 2150 x 2620 x 1720
• Doors : Single door
• Shelves fitted / accepted : 0 / 7 (shelf runners and shelves available at extra cost)
• Shelf loading each / total (kg) : 50 / 350
• Weight (kg) : --
• Max power (W) : 22500

LGP 4/1750

• Max temp (°C) : 425
• Min temp (°C) : Ambient +35
• Volume (litres) : 1750
• Temp stability (°C) : ±0.5
• Temp uniformity (°C) : ±5.0 @250°C
• Heat-up time (mins) : 60
• Dimensions:
• Internal H x W x D (mm) : 1200 x 1200 x 1200
• Dimensions:
• External H x W x D (mm) : 1850 x 2820 x 1920
• Doors : Single door
• Shelves fitted / accepted : 0 / 5 (shelf runners and shelves available at extra cost)
• Shelf loading each / total (kg) : 50 / 250
• Weight (kg) : --
• Max power (W) : 27000

LGP 4/2160

• Max temp (°C) : 425
• Min temp (°C) : Ambient +35
• Volume (litres) : 3370
• Temp stability (°C) : ±0.5
• Temp uniformity (°C) : ±5.0 @250°C
• Heat-up time (mins) : 60
• Dimensions:
• Internal H x W x D (mm) : 1500 x 1200 x 1200
• Dimensions:
• External H x W x D (mm) : 2150 x 2820 x 1920
• Doors : Single door
• Shelves fitted / accepted : 0 / 7 (shelf runners and shelves available at extra cost)
• Shelf loading each / total (kg) : 50 / 350
• Weight (kg) : --
• Max power (W) : 31500

LGP 4/3370

• Max temp (°C) : 425
• Min temp (°C) : Ambient +35
• Volume (litres) : 3370
• Temp stability (°C) : ±0.5
• Temp uniformity (°C) : ±5.0 @250°C
• Heat-up time (mins) : 60
• Dimensions:
• Internal H x W x D (mm) : 1500 x 1500 x 1500
• Dimensions:
• External H x W x D (mm) : 2150 x 3120 x 2220
• Doors : Double door
• Shelves fitted / accepted : 0 / 7 (shelf runners and shelves available at extra cost)
• Shelf loading each / total (kg) : 50 / 350
• Weight (kg) : --
• Max power (W) : 42000

LGP 4/5830

• Max temp (°C) : 425
• Min temp (°C) : Ambient +35
• Volume (litres) : 5830
• Temp stability (°C) : ±0.5
• Temp uniformity (°C) : ±5.0 @250°C
• Heat-up time (mins) : 60
• Dimensions:
• Internal H x W x D (mm) : 1800 x 1800 x 1800
• Dimensions:
• External H x W x D (mm) : 2450 x 3420 x 2520
• Doors : Double door
• Shelves fitted / accepted : 0 / 9 (shelf runners and shelves available at extra cost)
• Shelf loading each / total (kg) : 50 / 350
• Weight (kg) : --
• Max power (W) : 48000

LGP 4/8000

• Max temp (°C) : 425
• Min temp (°C) : Ambient +35
• Volume (litres) : 8000
• Temp stability (°C) : ±0.5
• Temp uniformity (°C) : ±5.0 @250°C
• Heat-up time (mins) : 60
• Dimensions:
• Internal H x W x D (mm) : 2000 x 2000 x 2000
• Dimensions:
• External H x W x D (mm) : 2650 x 3620 x 2720
• Doors : Double door
• Shelves fitted / accepted : 0 / 0
• Shelf loading each / total (kg) : 50 / 450
• Weight (kg) : --
• Max power (W) : 54000

LGP 6/500

• Max temp (°C) : 625
• Min temp (°C) : Ambient +35
• Volume (litres) : 500
• Temp stability (°C) : ±0.5
• Temp uniformity (°C) : ±5.0 @250°C
• Heat-up time (mins) : 75
• Dimensions:
• Internal H x W x D (mm) : 800 x 800 x 800
• Dimensions:
• External H x W x D (mm) : 1450 x 1820 x 1520
• Doors : Single door
• Shelves fitted / accepted : 0 / 4 (shelf runners supplied - shelves available at extra cost)
• Shelf loading each / total (kg) : 50 / 200
• Weight (kg) : --
• Max power (W) : 13500

LGP 6/730

• Max temp (°C) : 625
• Min temp (°C) : Ambient +35
• Volume (litres) : 730
• Temp stability (°C) : ±0.5
• Temp uniformity (°C) : ±5.0 @250°C
• Heat-up time (mins) : 75
• Dimensions:
• Internal H x W x D (mm) : 900 x 900 x 900
• Dimensions:
• External H x W x D (mm) : 1550 x 1920 x 1620
• Doors : Single door
• Shelves fitted / accepted : 0 / 4 (shelf runners supplied - shelves available at extra cost)
• Shelf loading each / total (kg) : 50 / 200
• Weight (kg) : --
• Max power (W) : 18000

LGP 6/1000

• Max temp (°C) : 625
• Min temp (°C) : Ambient +35
• Volume (litres) : 1000
• Temp stability (°C) : ±0.5
• Temp uniformity (°C) : ±5.0 @250°C
• Heat-up time (mins) : 75
• Dimensions:
• Internal H x W x D (mm) : 1000 x 1000 x 1000
• Dimensions:
• External H x W x D (mm) : 1650 x 2020 x 1720
• Doors : Single door
• Shelves fitted / accepted : 0 / 4 (shelf runners supplied - shelves available at extra cost)
• Shelf loading each / total (kg) : 50 / 200
• Weight (kg) : --
• Max power (W) : 24000

LGP 6/1500

• Max temp (°C) : 625
• Min temp (°C) : Ambient +35
• Volume (litres) : 1500
• Temp stability (°C) : ±0.5
• Temp uniformity (°C) : ±5.0 @250°C
• Heat-up time (mins) : 75
• Dimensions:
• Internal H x W x D (mm) : 1500 x 1000 x 1000
• Dimensions:
• External H x W x D (mm) : 1650 x 2020 x 1720
• Doors : Single door
• Shelves fitted / accepted : 0 / 7 (shelf runners and shelves available at extra cost)
• Shelf loading each / total (kg) : 50 / 350
• Weight (kg) : --
• Max power (W) : 27000

LGP 6/1750

• Max temp (°C) : 625
• Min temp (°C) : Ambient +35
• Volume (litres) : 1750
• Temp stability (°C) : ±0.5
• Temp uniformity (°C) : ±5.0 @250°C
• Heat-up time (mins) : 75
• Dimensions:
• Internal H x W x D (mm) : 1200 x 1200 x 1200
• Dimensions:
• External H x W x D (mm) : 1850 x 2820 x 1920
• Doors : Single door
• Shelves fitted / accepted : 0 / 5 (shelf runners and shelves available at extra cost)
• Shelf loading each / total (kg) : 50 / 250
• Weight (kg) : --
• Max power (W) : 36000

LGP 6/2160

• Max temp (°C) : 625
• Min temp (°C) : Ambient +35
• Volume (litres) : 1750
• Temp stability (°C) : ±0.5
• Temp uniformity (°C) : ±5.0 @250°C
• Heat-up time (mins) : 75
• Dimensions:
• Internal H x W x D (mm) : 1500 x 1200 x 1200
• Dimensions:
• External H x W x D (mm) : 2150 x 2820 x 1920
• Doors : Single door
• Shelves fitted / accepted : 0 / 7 (shelf runners and shelves available at extra cost)
• Shelf loading each / total (kg) : 50 / 350
• Weight (kg) : --
• Max power (W) : 40500

LGP 6/3370

• Max temp (°C) : 625
• Min temp (°C) : Ambient +35
• Volume (litres) : 3370
• Temp stability (°C) : ±0.5
• Temp uniformity (°C) : ±5.0 @250°C
• Heat-up time (mins) : 75
• Dimensions:
• Internal H x W x D (mm) : 1500 x 1500 x 1500
• Dimensions:
• External H x W x D (mm) : 2150 x 3120 x 2220
• Doors : Double door
• Shelves fitted / accepted : 0 / 7 (shelf runners and shelves available at extra cost)
• Shelf loading each / total (kg) : 50 / 350
• Weight (kg) : --
• Max power (W) : 48000

LGP 6/5830

• Max temp (°C) : 625
• Min temp (°C) : Ambient +35
• Volume (litres) : 5830
• Temp stability (°C) : ±0.5
• Temp uniformity (°C) : ±5.0 @250°C
• Heat-up time (mins) : 75
• Dimensions:
• Internal H x W x D (mm) : 1800 x 1800 x 1800
• Dimensions:
• External H x W x D (mm) : 2450 x 3420 x 2520
• Doors : Single door
• Shelves fitted / accepted : 0 / 9 (shelf runners and shelves available at extra cost)
• Shelf loading each / total (kg) : 50 / 450
• Weight (kg) : --
• Max power (W) : 72000

LGP 7/500

• Max temp (°C) : 700
• Min temp (°C) : Ambient +35
• Volume (litres) : 500
• Temp stability (°C) : ±0.5
• Temp uniformity (°C) : ±5.0 @250°C
• Heat-up time (mins) : --
• Dimensions:
• Internal H x W x D (mm) : 800 x 800 x 800
• Dimensions:
• External H x W x D (mm) : 1450 x 1820 x 1520
• Doors : Single door
• Shelves fitted / accepted : 0 / 4 (shelf runners supplied - shelves available at extra cost)
• Shelf loading each / total (kg) : 50 / 200
• Weight (kg) : --
• Max power (W) : 18000

LGP 7/730

• Max temp (°C) : 700
• Min temp (°C) : Ambient +35
• Volume (litres) : 730
• Temp stability (°C) : ±0.5
• Temp uniformity (°C) : ±5.0 @250°C
• Heat-up time (mins) : --
• Dimensions:
• Internal H x W x D (mm) : 900 x 900 x 900
• Dimensions:
• External H x W x D (mm) : 1550 x 1920 x 1620
• Doors : Single door
• Shelves fitted / accepted : 0 / 4 (shelf runners supplied - shelves available at extra cost)
• Shelf loading each / total (kg) : 50 / 200
• Weight (kg) : --
• Max power (W) : 21000

LGP 7/1000

• Max temp (°C) : 700
• Min temp (°C) : Ambient +35
• Volume (litres) : 1000
• Temp stability (°C) : ±0.5
• Temp uniformity (°C) : ±5.0 @250°C
• Heat-up time (mins) : --
• Dimensions: Internal H x W x D (mm) : 1000 x 1000 x 1000
• Dimensions: External H x W x D (mm) : 1650 x 2020 x 1720
• Doors : Single door
• Shelves fitted / accepted : 0 / 4 (shelf runners supplied - shelves available at extra cost)
• Shelf loading each / total (kg) : 50 / 200
• Weight (kg) : --
• Max power (W) : 27000

LGP 7/1500

• Max temp (°C) : 700
• Min temp (°C) : Ambient +35
• Volume (litres) : 1500
• Temp stability (°C) : ±0.5
• Temp uniformity (°C) : ±5.0 @250°C
• Heat-up time (mins) : --
• Dimensions: Internal H x W x D (mm) : 1500 x 1000 x 1000
• Dimensions: External H x W x D (mm) : 2150 x 2620 x 1720
• Doors : Single door
• Shelves fitted / accepted : 0 / 7 (shelf runners and shelves available at extra cost)
• Shelf loading each / total (kg) : 50 / 350
• Weight (kg) : --
• Max power (W) : 33000
